C&K DIP-SCHALTER

DIP-Schalter

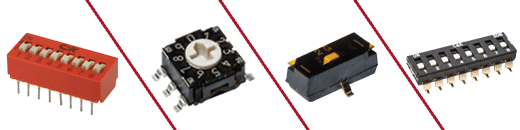

Die C&K-Serie der aP-DIP-Schalter, Flach- und Standard-DIP-Schalter, Dreh- und codierte DIP-Schalter, codierte Dreh-DIP-Schalter, SIP-Schalter und Jumper-Schalter umfasst eine Vielzahl von erweiterten Aktuator- und Bündigkeitsaktuator C&K DIP-Schalter sind in den Ausführungen Aufputz-, Durchgangs-, rechtwinklige und vertikale Montage erhältlich.

Waschbare DIP-Schalter für eine einfachere Verarbeitung

Die meisten Miniatur- und Ultraminiatur-DIP-Schalter von C&K sind für die automatische Montage prozessversiegelt (einige erfordern eine Banddichtung) und in SMT- und Durchgangsanschlussausführung erhältlich.

Anwendungsbereiche

  • handgehaltene elektronische Geräte und tragbare Computer
  • Instrumentierung und Steuerung
  • Adressumschaltung für Industriesteuerungen
  • Rechner und Peripherie (Logikschaltung, Datenträger)
  • Automatisierungskomponenten (z. B. Timer)
  • Funktionssteuerung in zahlreichen Anwendungen
  • Sicherheitsfunktionen (Alarme, Zutrittskontrollen, Rauchmelder)

Leitfaden zur Produktauswahl

Auswahl vergleichen
Series
RTE
Low Profile Rotary DIP
Low Profile Rotary DIP
SDA
Low Profile DIP
Low Profile DIP
TDA
Ultra-miniature Surface Mount Half-pitch DIP
Ultra-miniature Surface Mount Half-pitch DIP
BPA
Side Actuated DIP
Side Actuated DIP
CRD
10 mm DIP Coded Rotary DIP
10 mm DIP Coded Rotary DIP
BD
Standard Profile DIP
Standard Profile DIP
CD
8 mm DIP Coded Rotary DIP
8 mm DIP Coded Rotary DIP
SD
Low Profile DIP
Low Profile DIP
TDP
Ultra-miniature Surface Mount Half-pitch Side-Actuated DIP
Ultra-miniature Surface Mount Half-pitch Side-Actuated DIP
SPA
Single In-line Package DIP
Single In-line Package DIP
TDD
Jumper Switch
Jumper Switch
RTF
7.2mm x 7.2mm Low Profile Rotary DIP Switch
7.2mm x 7.2mm Low Profile Rotary DIP Switch
CRE
10 mm DIP Coded Rotary DIP
10 mm DIP Coded Rotary DIP
Switch Type Number of Positions Contact Style Profile Off PCB Process Sealed Extended Actuator Flush Actuator Thru-Hole Vertical Right Angle Surface Mount Type & Reel (SMT Only) Max Current
Rotary and coded 4, 10, 16 Coded .167 in (4.25 mm) Thru-hole .335 in (8.5 mm) Right angle N/A Ja Ja Ja Ja Ja Ja Ja 100mA
Low profile 1-12 (except 11) SPST .189 in (4.80 mm) Thru-hole .177 in (4.5 mm) SMT Washable (with tape seal) Ja Ja Ja Ja Nein Ja Ja 100mA
Half-pitch .050" 1 & 2-10 (even only) SPST .087 in (2.2 mm) Washable (with tape seal) Nein Ja Nein Ja Nein Ja Ja 100mA
Side actuated 1-12 (except 11) SPST .287 in (7.3 mm) Thru-hole .277 in (7.04 mm) SMT Washable (tape not required) Ja Nein Ja Nein Ja Ja Ja 100mA
10mm coded rotary 10, 16 Coded .272 in (6.9 mm) Vertical .414 in (10.5 mm) Right angle Washable (tape not required) Ja Ja Ja Ja Ja Ja Ja 0.4VA
Standard profile 1-12 (except 11) SPST .297 in (7.55 mm) Vertical .380 in (9.65 mm) Right angle Washable (tape not required) Ja Nein Ja Ja Ja Nein Nein 100mA
8mm coded rotary 8, 10, 16 Coded .168 in (4.27 mm) Thru-hole .430 in (8.6 mm) Right angle Washable (tape not required) Nein Ja Ja Ja Ja Ja Ja 0.4VA
Low profile 2-12 (except 11) SPST .168 in (4.27 mm) Thru-hole .160 in (4.06 mm) SMT Washable (with tape seal) Ja Ja Ja Ja Nein Ja Ja 100mA
Half-pitch .050" side actuated 2-10 even only SPST .173 in (4.44 mm) Washable (with tape seal) Ja Ja Nein Nein Ja Ja Ja 100mA
Single in-line package 2-10 even only SPST .244 in (6.2 mm) Vertical .169 in (4.3 mm) Right angle Washable (tape not required) Ja Ja Ja Ja Ja Ja Ja 10mA
Jumper switch 1 SPDT .090 in (2.3 mm) Washable (with tape seal) Nein Ja Nein Ja Nein Ja Ja 100mA
DIP 4, 10, 16 Coded Varies Yes Ja Ja Ja Ja Ja Ja Nein 100 mA
10mm coded rotary 4, 6, 8, 10, 16 Coded 0.331" (8.4mm) Flush / 0.370" (9.4mm) Protrusion / 0.618" (15.7mm) Extended Washable (tape not required) Ja Ja Ja Ja Ja Ja Ja 150mA
