C&K-DREHSCHALTER

Drehschalter

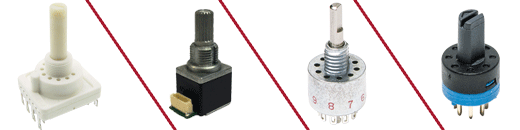

Drehschalter von C&K sind in einer Vielzahl von Indexierungsoptionen für Anwendungen von 10 mA bis 12 A erhältlich. Mit mehrpoligen, mehrpoligen, halb-Zoll-, Rota-Slide-, Power-Rota-Slide- und Sub-Miniatur-Schaltertypen verfügen die C&K-Drehschalter über kurzgeschlossene und nicht kurzgeschlossene Kontakte für maximale Designflexibilität.

Kostengünstige Drehschalterlösungen von Platine zu Box

C&K bietet mehr Drehschalter für Leiterplatten- oder Panel-Montage-Anwendungen. Miniatur- und Subminiaturdesigns sparen Platz auf Leiterplatten, während Lötfahnen-, PC-Durchsteck-, Draht- oder Schnellverbindungsanschlüsse eine Vielzahl von Montageoptionen unterstützen.

Anwendungsbereiche

  • Automobilindustrie
  • Groß- und Kleingeräte
  • Industrieanlagen (einschließlich Aufzüge)
  • Gebäudeautomation
  • Telekommunikationsgeräte
  • Unterhaltungselektronik (einschließlich Digitalkameras)
  • Audio- und Bildgeräte
  • Prüf- und Medizinprodukte
  • Tragbare Werkzeuge
  • Deckenventilatoren und Klimaanlagen

Leitfaden zur Produktauswahl

Auswahl vergleichen
Series
M
Half-inch Rotary Switch
Half-inch Rotary Switch
A
1-4 Pole Rotary Switch
1-4 Pole Rotary Switch
RTA
1–4 Poles Coded Rotary Switch
1–4 Poles Coded Rotary Switch
R
ROTA-SLIDE® Rotary Switch
ROTA-SLIDE® Rotary Switch
F
Miniature ROTA-SLIDE® Rotary Switch
Miniature ROTA-SLIDE® Rotary Switch
RM
Subminiature Rotary Switches
Subminiature Rotary Switches
RW
Sub-miniature Rotary Switch
Sub-miniature Rotary Switch
H
Power ROTA-SLIDE® Rotary Switch
Power ROTA-SLIDE® Rotary Switch
ENC
Optical Encoder
Optical Encoder
Switch Type Miniature Low Profile Screwdriver Slot Power Max Current Poles Indexing Splashproof Sealed Non-Shorting/Shorting Contacts Panel Mount Options PCB Mount Options Terminations
Half-inch Nein Nein Ja Nein 6 A 1 & 2 30º, 36º Ja False Nein Rear Mount Vertical Solder Lug / PC
Multi-pole/Multi-position Nein Nein Ja Nein 2.5 A 1-4 30º, 45º, 90º Ja False Ja Rear Mount Vertical Solder Lug / PC
Multi-pole/Multi-position Ja Nein Ja Nein 150 mA 1-4 22.5º, 30º, 36º Nein False Nein Rear Mount Vertical Solder Lug / PC
Rota-slide Nein Nein Ja Nein 5 A 1 & 2 36º Nein False Nein Rear Mount Vertical Solder Lug / Wire Lead / PC
Rota-slide Ja Ja Ja Nein 4 A 1 & 2 45º, 90º Nein False Nein Rear Mount Vertical Solder Lug / Wire Lead / PC
Subminiature Rotary Ja Ja Ja Nein 0.5 A 1 45º Nein False Nein Vertical PC
Subminiature Rotary SMT Ja Ja Nein Nein 0.1 A / 10mA 1 36º, 45º Nein False Nein Vertical PC
Power Rota-slide Nein Nein Nein Ja 12 A 1 & 2 45º, 90º Nein False Nein Rear Mount Solder Lug / Wire Lead / Quick Connect
Rotary encoder Nein Nein Nein Nein 30 mA 1 22,5° Nein False Nein Top mount Connector
