C&K-SCHLITTENSCHALTER

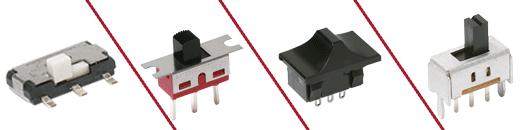

Schiebeschalter

Mit Ultraminiatur-, Mikro-, Miniatur-, Standard-, Industrie- und Stromversorgungsversionen verfügt C&K über Schiebeschalter, die für Leiterplatten-, Aufputz- und Panel-Montage-Anwendungen geeignet sind. C&K ist mit SPST-, SPDT-, SP3T-, DPST-, DPDT-, 3PDT-, 4PDT- und 4P3T-Funktionen erhältlich und bietet Schiebeschalter mit positiver Arretierung, Abdichtung und Kurzschluss- oder Nichtkurzschluss-Kontaktoptionen.

Ein Schiebeschalter für alle Anwendungen

Die 16 Schiebeschalter-Serie von C&K bietet Ingenieuren mehr Designflexibilität und Optionen in Bezug auf Größe, Montage, Betätigungsarten, Nennwerte und Gehäuse. Ganz gleich, ob Sie Regler oder Konsumgüter, Kopfhörer oder HLK-Steuerungen, tragbare Lautsprecher oder Laptops, Audiogeräte oder Alarme entwickeln, C&K Schiebeschalter lassen sich schnell in Ihr nächstes Design integrieren.

Anwendungsbereiche

Computer, Peripheriegeräte und Netzwerkgeräte (Laptops, Netzwerk-Hubs, Router, Gaming-Controller)
Telekommunikationsausrüstung (Telefon- und Kabelmodems, audiovisuelle Geräte, Mikrofone)
Unterhaltungselektronik (Handheld Games, Fernbedienungen, Kopfhörer, Headsets, Kopfhörer, Kanalwähler auf Set-Top-Boxen)
Prüf- und Messmittel
Geräte (klein und groß, drinnen und draußen)
Kleingeräte (Handgeräte, tragbare Werkzeuge, Bürogeräte)
Automobil- und Medizinanwendungen
Thermostatschalter
Beleuchtungseinrichtungen

Leitfaden zur Produktauswahl

Auswahl vergleichen Technischen Support kontaktieren

Series
ES Sealed Tiny Slide Switch
TS Tiny Slide Switch
GS Sealed Ultraminiature Slide Switch
JS Sub-Miniature Slide Switch
AYZ Miniature Slide Switch
JSM Sub-Miniature Slide Switch
JSX
PCM Ultraminiature Surface Mount Slide Switch
1000 Miniature Slide Switch
OS Miniature Slide Switch
SK Miniature Slide Switch
SS
L Miniature Slide Switch
LP Miniature Snap-in Slide Switch
S Slide Switch
V Power & Line Voltage Select Slide Switch

Switch Type	Poles/Throws	Momentary	Process Sealed	Splashproof	Screwdriver Slot	Housing Marking	Tape & Reel	Max Current	Terminations	PCB Mount Options	Panel-Mount Options
Tiny	1 & 2	Nein	Ja	Ja	Nein	Nein	Ja	0.4VA	PC	Thru-hole, Vertical, Right angle, Surface mount	Right angle
Tiny	1	Nein	Nein	Nein	Nein	Nein	Nein	3 A	Wire wrap, PC	Thru-hole, Vertical, Right angle	Right angle
Ultraminiature	1	Nein	Ja	Nein	Nein	Nein	Ja	0.4VA	PC	Thru-hole, Vertical, Right angle, Surface mount	Right angle
Low Profile	1 & 2	Nein	Nein	Nein	Nein	Nein	Ja	0.3A	PC	Thru-hole, Vertical, Right angle, Surface mount
Low Profile	1 & 2	Nein	Nein	Nein	Nein	Nein	Ja	100mA	PC	Surface mount
Low Profile	1	Ja	Nein	Nein	Nein	Nein	Ja	0.3A	PC	Surface mount
Low Profile	1	Ja	Nein	Nein	Nein	Nein	Ja	10 mA		Surface mount
Low Profile	1	Nein	Nein	Nein	Nein	Nein	Ja	0.3A	PC	Surface mount
Miniature	1 & 2	Ja	Nein	Nein	Nein	Nein	Nein	6 A	Wire wrap, Quick connect, Solder lug, PC	Thru-hole, Vertical, Right angle	Mounting ears, Right angle
Miniature	1 & 2	Nein	Nein	Nein	Nein	Nein	Nein	200mA	Solder lug, PC	Thru-hole, Vertical, Right angle	Mounting ears
Miniature	1, 2 & 4	Nein	Nein	Nein	Nein	Nein	Nein	0.3A	PC	Thru-hole, Right angle, Surface mount
Miniature	1, 2, 3 & 4	Nein	Nein	Nein	Nein	Nein	Nein	0.3A	PC	Thru-hole, Vertical
Miniature	1 & 2	Ja	Ja	Ja	Ja	Nein	Nein	4 A	Wire wrap, Wire lead, Solder lug, PC	Thru-hole, Vertical	Mounting ears
Miniature	1 & 2	Nein	Nein	Nein	Nein	Ja	Nein	11 A	Wire lead, Solder lug	Thru-hole, Vertical	Snap-in
Power	1 & 2	Ja	Nein	Nein	Ja	Ja	Nein	15 A	Quick connect, Wire lead, Solder lug, PC	Thru-hole, Vertical, Right angle	Snap-in, Mounting ears, Right angle
Power & Line Voltage	1 & 2	Nein	Nein	Nein	Ja	Nein	Nein	10.1 A	Quick connect, PC	Thru-hole, Vertical, Right angle	Snap-in, Mounting ears, Right angle
